Kierunek Informatyka
Instrukcja do ćwiczeń laboratoryjnych nr:		2	Nazwa przedmiotu: Aplikacje mobilne i wbudowane
Temat: Projektowanie i programowanie układu ESP8266				Tryb studiów: stacjonarny i niestacjonarny
				Czas trwanie ćw. 2x45 min
Autor materiałów: dr Marcin Skuba

1. Treści programowe:

Układ ESP8266, budowa układu z przyciskami i diodami, dobór rezystora do układu, programowanie, struktura programu, funkcje oraz zmienne zdefiniowane, ustawienia aplikacji Arduino IDE, konfiguracja, kompilacja programu i przesłanie do urządzenia.

2. Cel zajęć:

Celem zajęć jest nabycie umiejętności projektowania układu ESP8266 z podłączonymi diodami i przyciskami oraz programowanie cyfrowych wejść i wyjść układu. Zrozumienie zasad tworzenia prostych schematów oraz nabycie umiejętności konfiguracji środowiska Arduino IDE do pracy z różnymi dostępnymi układami. Stworzony układ posłuży w przyszłości do testowania zaprojektowanych algorytmów do sterowania automatami: kombinacyjnymi, sekwencyjnymi, czasowymi i sekwencyjno-czasowymi.

3. Materiały dydaktyczne

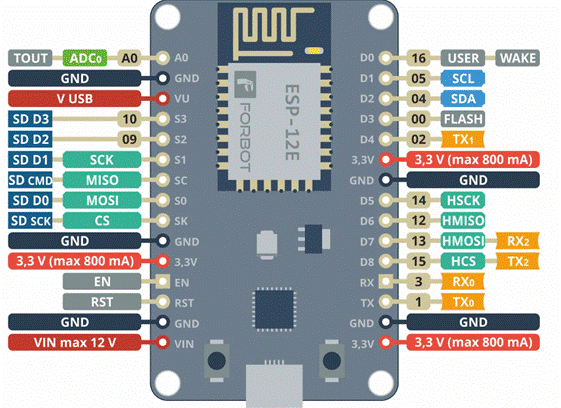

Przykładowy układ ESP8266 z podłączonym przyciskiem oraz diodą:

Struktura programu:

Inicjowanie i wykorzystanie monitora portu szeregowego do przesyłania danych z układu ESP8266 do programu Arduino IDE

Przykładowy program do obsługi podłączonej do układu diody:

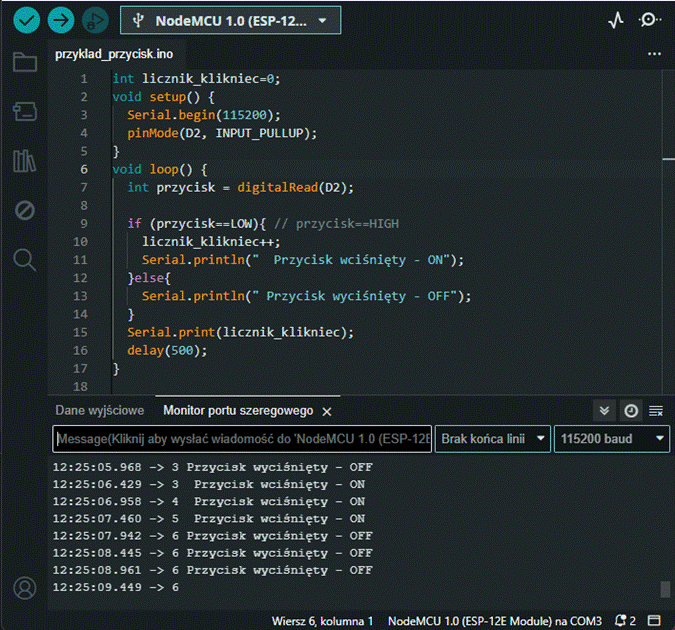

Przykładowy program do obsługi przycisku

Przykład programu wykorzystujący opóźnienie obliczanie na podstawie czasu systemowego. Jest to rozwiązanie bardziej dokładne w stosunku do wywoływanej funkcji delay().
W programie załączany i wyłączany jest sygnał na wyjściu nr 8.

4. Zadania

Zadanie 1.

Zaprojektuj i zaprogramuj układ z jedną diodą. Po włączeniu układu dioda powinna świecić przez jedną minutę po tym czasie powinna nastąpić przerwa ¼ sekundy.
Sekwencja powinna odbywać sią ciągle.

Zadanie 2.

Zaprojektuj i zaprogramuj układ z dwoma diodami. Po włączeniu układu diody powinny świecić zamiennie w czasie pół sekundy. Sekwencja powinna odbywać sią ciągle.

Zadanie 3.

Zaprojektuj i zaprogramuj układ z jedną diodą oraz jednym przyciskiem. Wciśnięcie przycisku powoduje świecenie diody. Wyciśniecie przycisku gasi diodę.

Zadanie 4.

Zaprojektuj i zaprogramuj układ z trzema przyciskami i trzema diodami.
Wciśniecie pierwszego przycisku włącza diodę pierwszą, kolejne przyciski włączają i wyłączają kolejne diody (połączone w pary).
Zaprogramowany układ wykorzystaj do symulacji zadań z poprzednich zajęć dotyczących systemów kombinacyjnych.
